桂林市海绵城市建设典型案例——中共桂林市委党校防洪排涝项目

一、项目概况

1．基本情况

本项目为中共桂林市委党校防洪排涝项目，建设地点位于桂林市象山区二塘乡万福路，建设用地面积为123888.98平方米。本项目属于大风山片区，该片区属于桂林市象山区，根据《桂林市海绵城市专项规划》（2021－2030），大风山片区年径流总量控制率为70％，年SS总量去除率为50％。本项目2024年12月竣工，总投资997.95万元，海绵投资997.95万元。

2．拟解决问题

（1）雨水管网排放能力不足。现状党校内排水系统比较完善，但设计仅考虑党校内部建筑、路面草坪排水，没有考虑四周山体排水。

（2）汛期内涝问题。场地三面环山、山体缺乏有效的行洪通道，汛期存在山水携带泥沙冲进场地、形成内涝的情况。内涝点主要出现在文体中心西面、南面及项目地块南面山脚下，汛期暴雨时，雨水管网收集排放能力不足，局部雨水口、雨水井雨水外冒，积水48h内消退。

（3）源头海绵设施缺乏。初期雨水未经滞留、净化直接排入雨水管网，汛期管网排水压力大、易堵塞。

（4）水生态景观性差。校区现状水系内部及两侧驳岸黄土裸露、绿地植被种类不丰富，蓄水及对初期径流的净化能力不足。水系底部及侧壁为硬化混凝土材质，沿岸景色单一，有待提升。

二、实施举措

1．建设目标

通过本次海绵化改造措施，结合现场实际对山体、路面及绿地雨水进行截留、导流、滞蓄、下渗，本项目的年径流总量控制率为77％，年SS总量去除率为62％。

2．设计理念和思路

本项目位于山体边，海绵城市建设与山洪的防治的有效衔接是本项目的设计重点。本项目通过构建“上截、中蓄、下排”的三级排水体系，形成了生态、安全、可持续的城市水循环系统：

上截：建设截洪沟1.58公里，高水高排，将山洪直接导排出区域范围。

中蓄：结合竖向设计和景观效果建设下沉绿地和雨水花园等低影响开发设施，增加生态蓄水量966.26立方米；通过扩大现状水系面积，建设调蓄水体，水体滞蓄空间1071.22立方米；总蓄水能力2037.48立方。

下排：通过新建雨水管网串联上下游的排水系统，排除超标雨水。

3．汇水分区划分

根据本次改造内容、场地竖向、设施功能及现状雨水管道接驳条件划分两个汇水分区，汇水分区一雨水径流最终排至市政雨水管网，汇水分区二雨水径流最终场地外现状沟渠。场地外三面山体共分为四个汇水分区。各汇水分区内分布海绵措施，具体划分区域及下垫面指标如下：

                               表1　汇水分区面积统计表

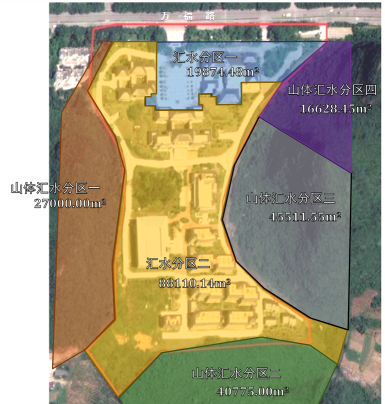

                                    图1  汇水分区示意图

4．海绵设计

本次改造建设内容主要包括：党校三面山脚下截洪沟建设，总长约1579m；新建雨水管网约730m；现状水系沿线景观提升，包括种植水生植被、增设生态驳岸；增大现状水系的蓄水面积约595㎡；增设雨水花园2167.19m²、下凹式绿地6411.77m²，具体方案如下。

（1）校区内三面山体周围设置截洪沟，拦截山体排水，截洪沟依地势找坡最终汇至党校东南角现状排水沟，通过对现状排水沟疏挖，增加排水能力，解决整个校区的内涝积水问题；

（2）水系沿线景观改造为生态驳岸，增大蓄水面积；

（3）新建雨水管网，用于山体排洪及内涝点雨水排泄；

（4）校区西南角球场周围设置雨水花园和下沉式绿地；

（5）现状雨水管网末端改接至校区东南角位置现状水景，经水景调蓄后再通过溢流管排至地块外现状沟渠。

本项目经以上方案处理，校区疏通末端排出口的排水渠，加上校内水系增加了调蓄量，排出的山洪流量达标。雨水径流流程设计如下：

                                    图2  雨水径流流程图

5．海绵设施

（1）下凹式绿地

下凹式绿地具有补充地下水、调节径流和滞洪以及削减径流污染物的作用。本项目通过道路侧边设置的开孔路缘石方便地表径流进入下沉绿地海绵设施。整体下凹深度150mm；溢流雨水口高于绿地100mm，低于周边道路50mm。超过下凹深度的雨水通过溢流口排至场地雨水管网。本项目设置下凹式绿地6411.77m2，位置位于地块西南方向、足球场周边绿地。

（2）雨水花园

雨水花园是一种有效的雨水自然净化与处置技术、生物滞留设施，具有建造费用低，运行管理简单自然美观，易于景观结合等优点。本项目人行道的径流雨水通过开孔式路缘石排至周边雨水花园进行错峰滞纳，溢流雨量再通过溢流口排至市政雨水管网。本项目设置雨水花园2167.19m2，位置位于地块西南方向、足球场南面绿草最低洼地带。

（3）水系

水系南侧现状循环泵站保证水系经常流动，增加水体需氧量，将水体抽排至最北侧水系，实现水体循环和水体交换。既保证水体水质，又可调配水系内水量分配。驳岸形式采用生态软驳岸，边坡坡度为　1：15。水深较浅的区域宜种植水生植物（美人蕉、睡莲等），提升湿塘的生态和景观功能。

水系水源为校区雨水、山体汇流雨水，经对接入湿塘的汇水面积收集雨量计算，　在雨季可使水系充水至设计水位。经雨水收集量与蒸发量的水量平衡计算，在雨水超过设计水位的水量经溢流口溢流至雨水管网，在旱季可基本保证设计水位。

（4）路缘石

本项目下凹绿地周边道路的路缘石采用开过水洞的做法，能保证道路及广场雨水快速进入下凹绿地及雨水花园。

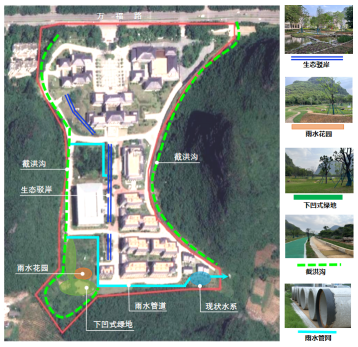

                                     图3  海绵设施分布图

6．主要排水设施计算

                                  表4　主要排水设施计算表

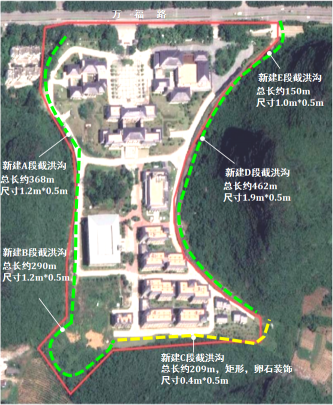

          图4  截洪沟平面布置图

三、实施效果

1.本项目实现了年径流总量控制率77％（对应降雨量35.4mm），达到了山洪防治20年一遇的标准。基于对现状山、水、城、人关系的深入分析，通过建立“上截、中蓄、下排”的三级排水体系。

（1）新建雨水管网和三面山体周围设置截洪沟，拦截山体排水，依地势排至党校东南角现状排水沟提升了校内排水系统的排放能力，解决了四周山体的排水问题和校区汛期内涝问题；

（2）下沉式绿地和雨水花园的设置滞留、净化了初期雨水，减小了管网的排水压力，解决了管网易堵塞的问题；

（3）水系沿线景观改造为生态驳岸，种植水生植物美人蕉、睡莲等，美化了水系的生态环境，营造了潺潺流水的灵动景观。

实现了水的自然积存、自然渗透、自然净化，在面对极端天气和突发自然灾害时更具功能弹性，校内领导和培训人员对项目落地效果表示高度认可，不仅解决了内涝问题还提升了校内风貌。

2.本项目项目建成后年径流污染削减率可达62％，年控制雨水量可达2037.48m³，从源头上减少了初期雨水的面源污染，削减了城市径流污染负荷，并增强了场地内的自然保水能力，提升了水系水质与景观品质。此外，该项目还提升了错峰排水能力，从而减轻了市政管网排水防涝的压力。结合项目的特定属性，本次改造不仅打造了更美好和谐的自然景观，还创建了一个党建教育场所，能够发挥海绵城市宣传、展示的示范性作用。

                                   图5  建设后校区鸟瞰图

四、经验做法

本项目高度重视对原始地貌竖向特征的尊重与保护，在设计过程中充分遵循“因地制宜”的原则，巧妙化解高差带来的空间挑战，将场地雨水有序引导至下凹绿地、雨水花园及水系等生态设施，层层滞蓄与净化地表径流，最终构建为一个有机统一、功能协调的生态海绵系统。该设计不仅有效提升了雨洪管理能力，也增强了场地的生态服务功能与景观多样性，实现了生态效益与美学价值的共赢。

                                   图6  建设后实景照片
