常见海绵城市设施介绍

常见海绵城市设施介绍

海绵城市是指城市能够像海绵一样，在适应环境变化和应对自然灾害等方面具有良好的“弹性”，下雨时吸水、蓄水、渗水、净水，需要时将蓄存的水“释放”并加以利用。海绵城市建设应遵循生态优先等原则，将自然途径与人工措施相结合，在确保城市排水防涝安全的前提下，最大限度地实现雨水在城市区域的积存、渗透和净化，促进雨水资源的利用和生态环境保护。

海绵城市设施按主要功能一般可分为渗透、储存、调节、转输、截污净化等几类。通过各类技术的组合应用，可实现径流总量控制、径流峰值控制、径流污染控制、雨水资源化利用等目标。实践中，应结合不同区域水文地质、水资源等特点及技术经济分析，按照因地制宜和经济高效的原则选择海绵城市设施及其组合系统。

1、              透水铺装

透水铺装按照面层材料不同可分为透水砖铺装、透水水泥混凝土铺装和透水沥青混凝土铺装，嵌草砖、园林铺装中的鹅卵石、碎石铺装等也属于渗透铺装。透水铺装结构应符合《透水砖路面技术规程》（CJJ/T188）、《透水沥青路面技术规程》（CJJ/T190）和《透水水泥混凝土路面技术规程》（CJJ/T135）的规定。透水铺装还应满足以下要求：

（1）透水铺装对道路路基强度和稳定性的潜在风险较大时，可采用半透水铺装结构。

（2）土地透水能力有限时，应在透水铺装的透水基层内设置排水管或排水板。

（3）当透水铺装设置在地下室顶板上时，顶板覆土厚度不应小于600 mm，并应设置排水层。

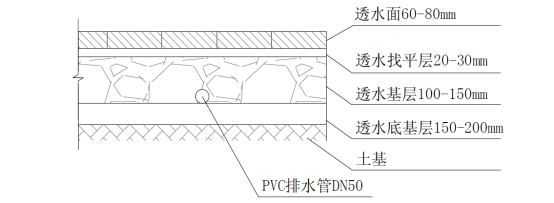

透水铺装典型结构示意图

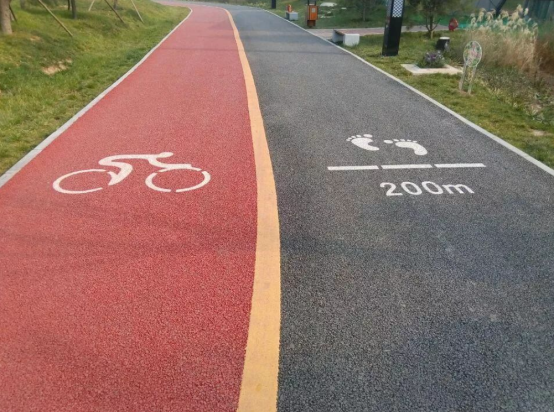

透水铺装实景图

2、              绿色屋顶

绿色屋顶也称种植屋面、屋顶绿化等，根据种植基质深度和景观复杂程度，绿色屋顶又分为简单式和花园式，基质深度根据植物需求及屋顶荷载确定，简单式绿色屋顶的基质深度一般不大于150 mm，花园式绿色屋顶在种植乔木时基质深度可超过600 mm，绿色屋顶的设计可参考《种植屋面工程技术规程》（JGJ155）。

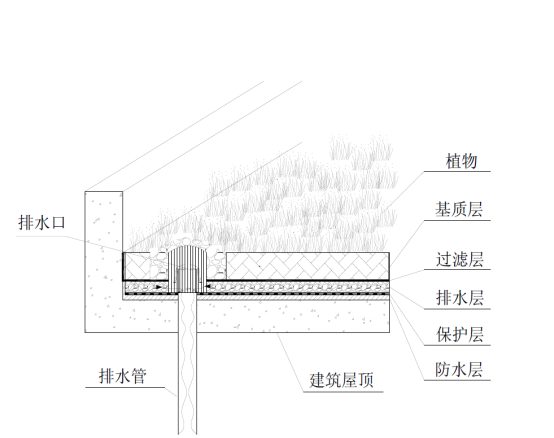

绿色屋顶典型构造示意图

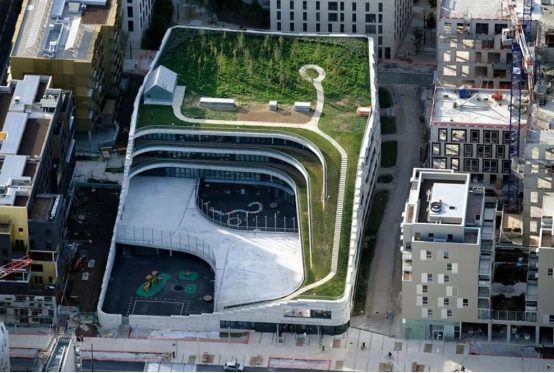

绿色屋顶实景图

3、              下沉式绿地

下沉式绿地具有狭义和广义之分，狭义的下沉式绿地指低于周边铺砌地面或道路在200 mm以内的绿地；广义的下沉式绿地泛指具有一定的调蓄容积（在以径流总量控制为目标进行目标分解或设计计算时，不包括调节容积），且可用于调蓄和净化径流雨水的绿地，包括生物滞留设施、渗透塘、湿塘、雨水湿地、调节塘等。

狭义的下沉式绿地应满足以下要求：

（1）下沉式绿地的下凹深度应根据植物耐淹性能和土壤渗透性能确定，一般为100-200 mm。

（2）下沉式绿地内一般应设置溢流口（如雨水口），保证暴雨时径流的溢流排放，溢流口顶部标高一般应高于绿地50-100 mm。

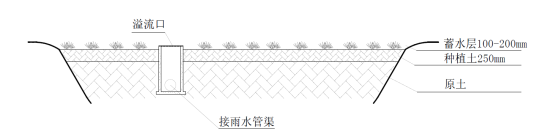

狭义的下沉式绿地典型构造示意图

下沉式绿地实景图

4、              生物滞留设施

生物滞留设施指在地势较低的区域，通过植物、土壤和微生物系统蓄渗、净化径流雨水的设施。生物滞留设施分为简易型生物滞留设施和复杂型生物滞留设施，按应用位置不同又称作雨水花园、生物滞留带、高位花坛、生态树池等。

生物滞留设施主要适用于建筑与小区内建筑、道路及停车场的周边绿地，以及城市道路绿化带等城市绿地内。生物滞留设施形式多样、适用区域广、易与景观结合，径流控制效果好，建设费用与维护费用较低；但地下水位与岩石层较高、土壤渗透性能差、地形较陡的地区，应采取必要的换土、防渗、设置阶梯等措施避免次生灾害的发生，将增加建设费用。

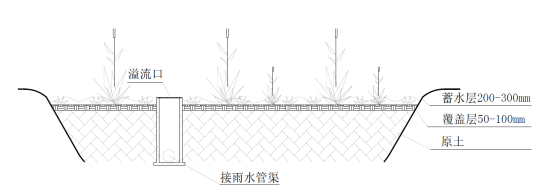

简易型生物滞留设施典型构造示意图

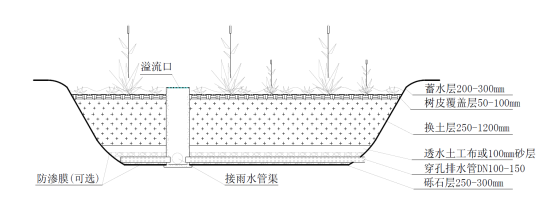

复杂型生物滞留设施典型构造示意图

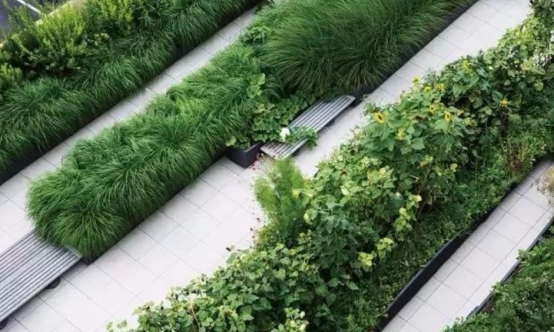

生物滞留设施实景图

5、              雨水花园

用于汇聚并吸收来自屋顶或地面的雨水，通过植物、土壤的综合作用使雨水得到净化，并使之逐渐渗入土壤，涵养地下水。雨水花园下凹深度10-20cm，底部构造由上至下分别为蓄水层、种植层、透水土工布、砾石排水层等。雨水花园内设置雨水溢流井，溢流井标高高于蓄水层底部10-20m，溢流雨水排入周边雨水管网。植物配置选用当地的耐涝植物，景观层次应尽量丰富。

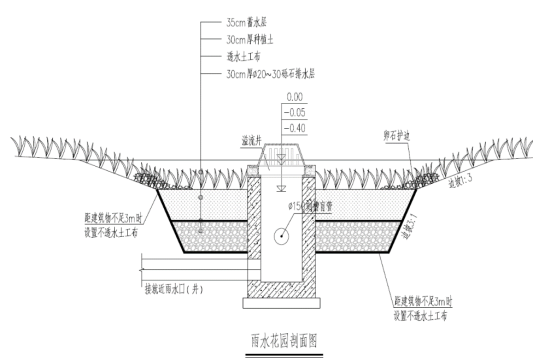

雨水花园典型构造示意图

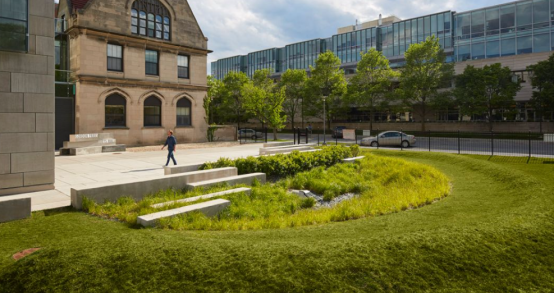

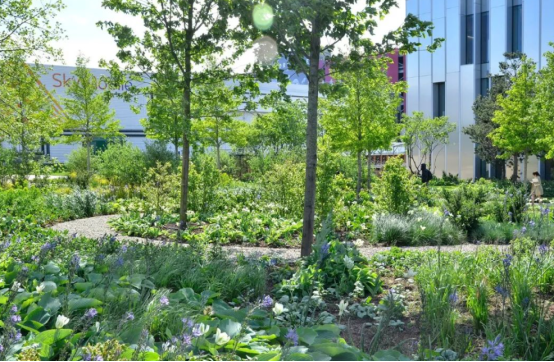

雨水花园实景图

6、              湿塘

湿塘指具有雨水调蓄和净化功能的景观水体，雨水同时作为其主要的补水水源。湿塘有时可结合绿地、开放空间等场地条件设计为多功能调蓄水体，即平时发挥正常的景观及休闲、娱乐功能，暴雨发生时发挥调蓄功能，实现土地资源的多功能利用。

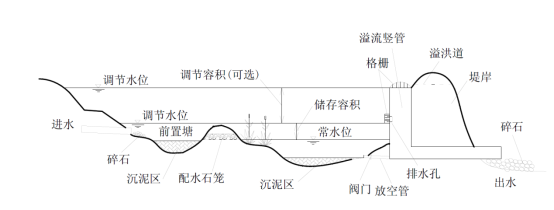

湿塘典型构造示意图

湿塘实景图

7、              雨水湿地

雨水湿地利用物理、水生植物及微生物等作用净化雨水，是一种高效的径流污染控制设施，雨水湿地分为雨水表流湿地和雨水潜流湿地，一般设计成防渗型以便维持雨水湿地植物所需要的水量，雨水湿地常与湿塘合建并设计一定的调蓄容积。

雨水湿地与湿塘的构造相似，一般由进水口、前置塘、沼泽区、出水池、溢流出水口、护坡及驳岸、维护通道等构成。雨水湿地可有效削减污染物，并具有一定的径流总量和峰值流量控制效果，但建设及维护费用较高。

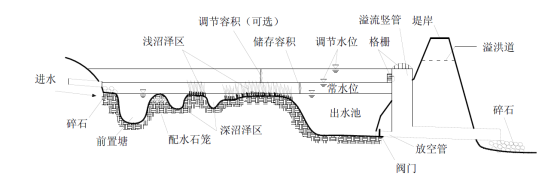

雨水湿地典型构造示意图

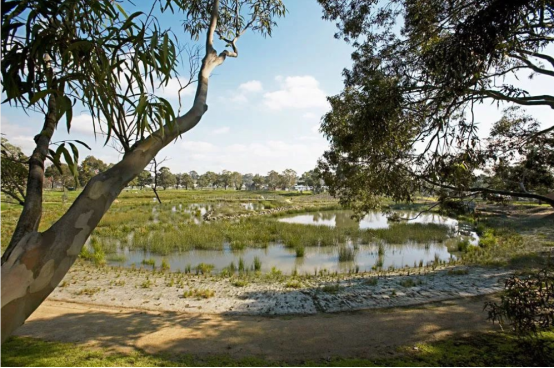

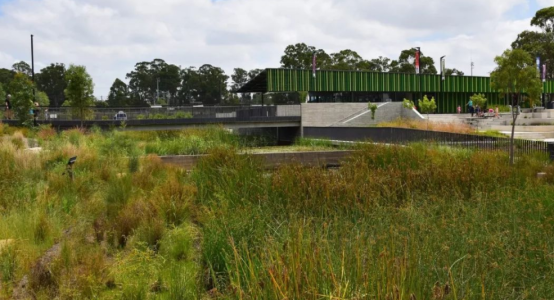

雨水湿地实景图

8、              植草沟

植草沟指种有植被的地表沟渠，可收集、输送和排放径流雨水，并具有一定的雨水净化作用，可用于衔接其他各单项设施、城市雨水管渠系统和超标雨水径流排放系统。除转输型植草沟外，还包括渗透型的干式植草沟及常有水的湿式植草沟，可分别提高径流总量和径流污染控制效果。

植草沟适用于建筑与小区内道路，广场、停车场等不透水面的周边，城市道路及城市绿地等区域，也可作为生物滞留设施、湿塘等低影响开发设施的预处理设施。植草沟也可与雨水管渠联合应用，场地竖向允许且不影响安全的情况下也可代替雨水管渠。

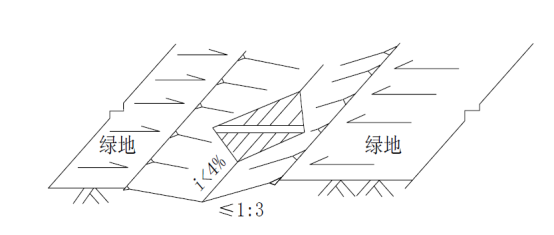

转输型三角形断面植草沟典型构造示意图

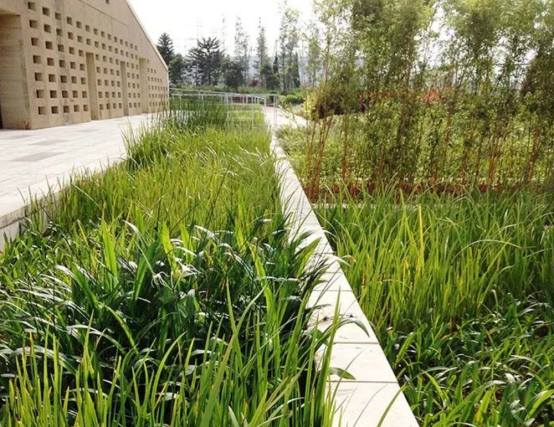

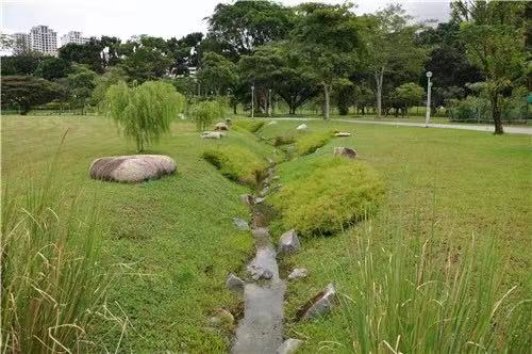

植草沟实景图

9、              植被缓冲带

植被缓冲带为坡度较缓的植被区，经植被拦截及土壤下渗作用减缓地表径流流速，并去除径流中的部分污染物，植被缓冲带坡度一般为2%-6%，宽度不宜小于2 m。植被缓冲带适用于道路等不透水面周边，可作为生物滞留设施等低影响开发设施的预处理设施，也可作为城市水系的滨水绿化带，但坡度较大（大于6%）时其雨水净化效果较差。

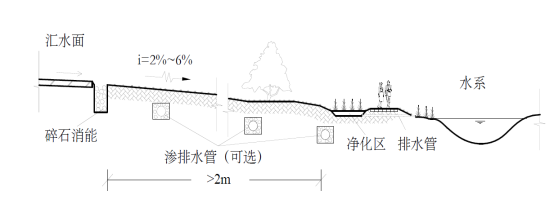

植被缓冲带典型构造示意图

植被缓冲带实景图
